FIR现场扩声应用系列采用FIR处理器进行音箱相位优化示例

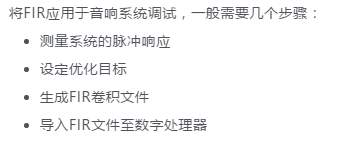

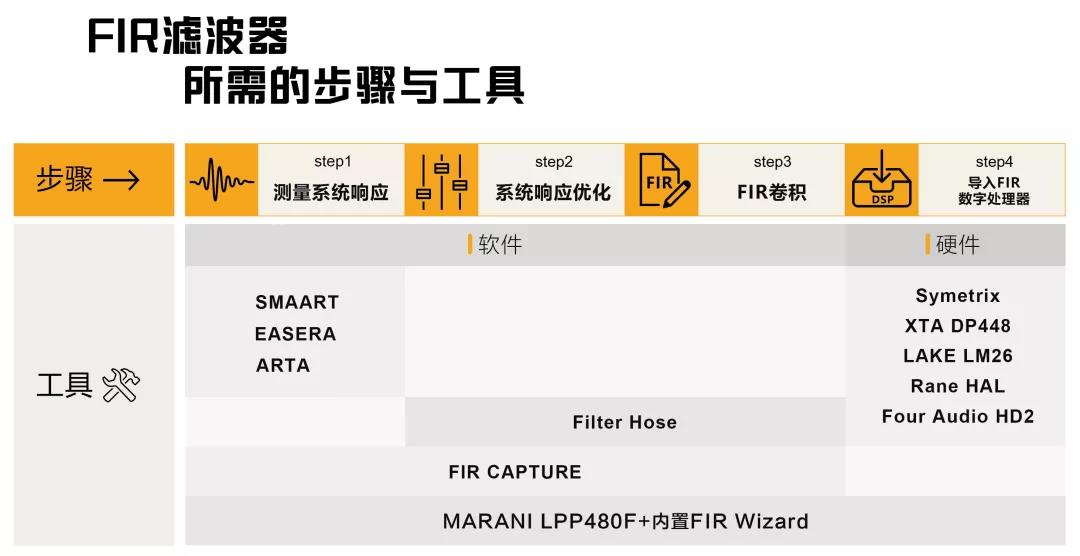

  • FIR滤波器应用的步骤


        音响师们必须集齐以上的软硬件设备,才能完成整个优化过程,一直以来这一整套软硬件的成本可能高达数万元,而熟练掌握这些软硬件的操作,也需要很高的学习时间成本。这让很多人对FIR处理技术望而生畏。

    好消息是,技术的发展让FIR的应用越来越便利,市面上越来越多的软件和硬件能够完成以上工作。本系列文章将会展示用不同的软硬件做FIR优化的应用实例。

    作为系列文章的第一篇,我们从较为简单便捷的FIR实现方式开始——采用Marani LPP480F处理器做音箱的相位优化。

    Marani LPP480F处理器

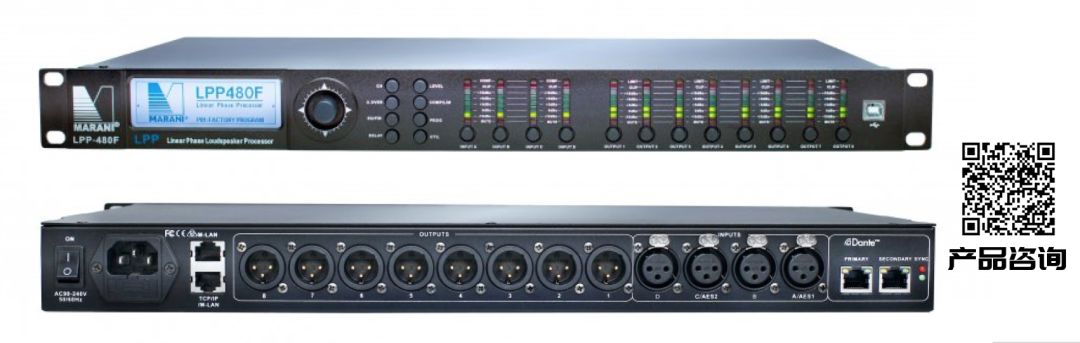

      Marani品牌的线性相位处理器LPP480F,是市面上少有的一款集软硬件于一体的FIR处理方案,在经济成本和学习成本上大大降低了FIR技术应用的门槛。其处理器配套的PC软件内置的FIR wizard(FIR向导)模块,将脉冲响应测量、优化目标设定和FIR卷积生成等步骤集成到一个软件模块,并通过步步引导的方式,帮助用户完成整个FIR优化过程。我们将使用LPP480F来给不同分频结构的音箱做相位优化处理。

    现实的扩声系统设计中,FOH系统的主扩音箱和补声音箱的分频结构通常不一样。比如户外的大型扩声系统,主扩系统常选用双12寸或更大尺寸的三分频系统,而常吊挂在主线阵下方,用作下补声的音箱,或者放在舞台口做近场补声的音箱,通常是尺寸较小的两分频系统,比如双8寸两分频音箱。

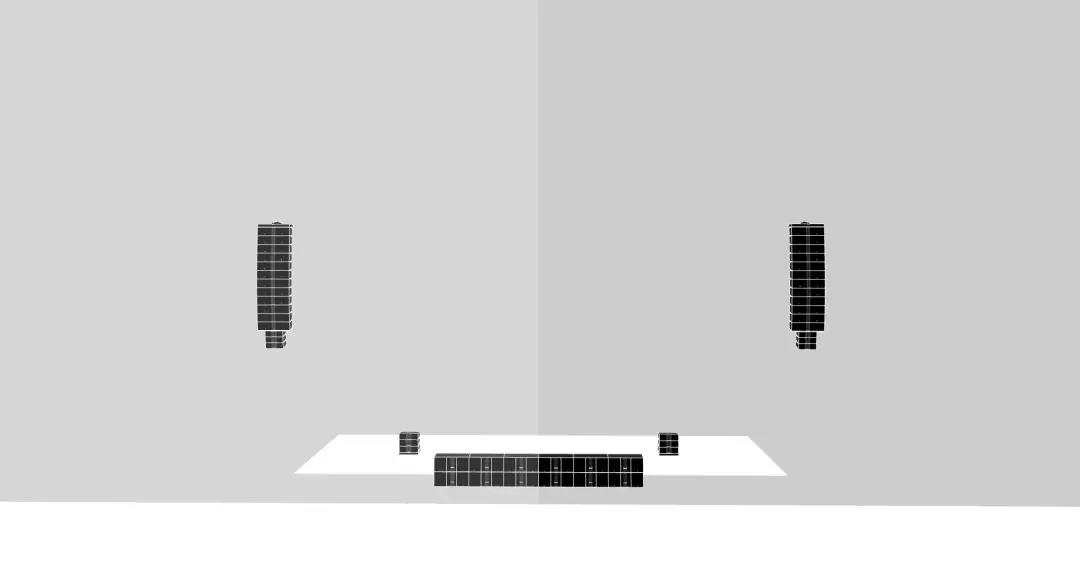

    典型大型扩声系统示意图

       对于采用模拟无源分频或者数字IIR分频的系统,分频器的相位偏移,大致决定了音箱相位响应曲线。下图是三分频、两分频和单分频的全频音箱的幅度响应和相位响应。

    三款不同分频结构的音箱的相位响应曲线


        做过系统调试的工程师,应该都深有体会,要将这几种不同分频结构的音箱做相位耦合,并不是简单的事情,往往需要用到极性、延时、分频设置以及全通滤波器等多个手段结合使用,才能勉强实现部分频段的相位耦合。对于理论不扎实或实践经验不足的工程师,很难熟练应用这些手段,而且演出现场的测量环境比较复杂,工程师做系统调试的时间也很紧张,这让不同分频结构的音箱之间的相位耦合变得非常困难。

    FIR线性相位处理器,给了音响师们实现音箱相位优化的可能,且技术流程上比IIR处理器的步骤更为简便。

        需要明确的概念是,本文所演示的相位优化,是对音箱初始相位的优化。具体来说,是指单只音箱在近距离测试时的相位响应。

        由于FIR处理的时滞(Latency)和频率精度的限制,用FIR做音箱单元的分频,并不是首选。更好的方式是,先采用IIR滤波器做好音箱的分频设置,再用FIR滤波器,针对音箱的相位曲线做优化,使其在FIR有效工作频率以上的相位曲线全部变为平直。

    我们分别将3组不同分频结构的音箱,接入到LPP480F的3个独立通道,因此每个通道可以做独立的FIR数字处理。测试系统的连接图如下:

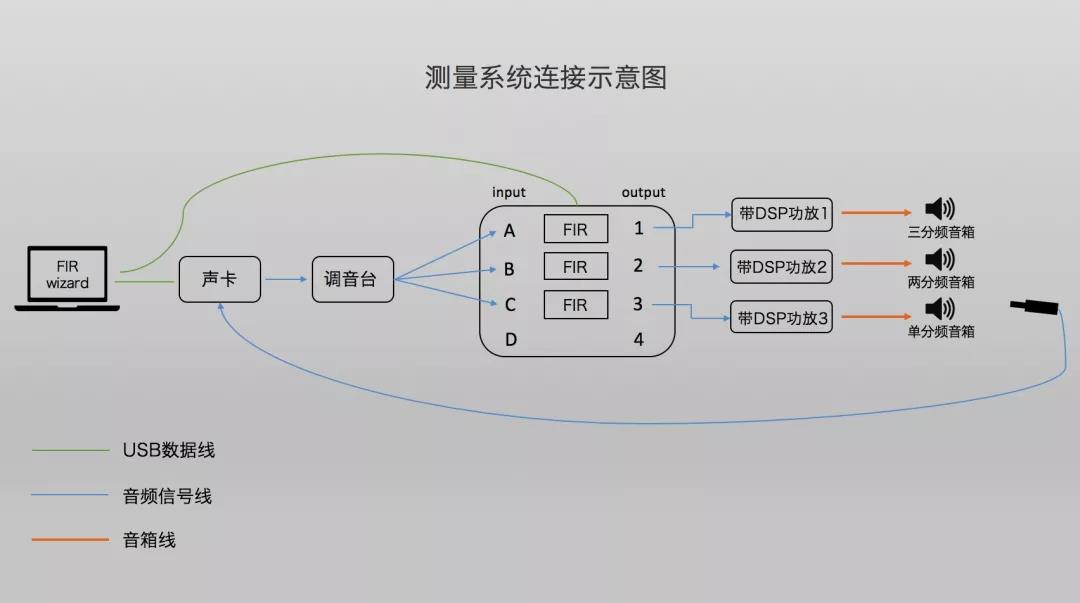

    测量系统连接示意图


       我们从三分频音箱开始做优化,打开第一通道的FIR Wizard(FIR 向导),根据提示连接好声卡和测试话筒,在此之前,音箱已经做好了基本的分频、均衡调整以及各频段之间的相位耦合。我们是在音箱出厂预设的基础上进行相位优化! 为了测量结果尽量准确,测量当然最好是在消声室环境下进行,当然这个条件对于绝大部分应用工程师来说是不具备的。在没有消声室的情况下,有两个比较实际的选择:一是摆放测试话筒采用近场测量,话筒和被测音箱都尽可能远离地面、天花和墙面等反射面,比如在空旷的场地,将音箱和测试话筒都尽可能架高一点;二是采用界面法,将测试话筒和待测音箱都置于强反射的地面上,同时音箱和话筒都尽可能远离地面以外的其它反射面(如墙面)。通过这两种方法,测试话筒拾取的信号直达声比例较高,而反射声较低,意味着测量信噪比较高。

    另外,应该注意,这里所说的“近场测试”并不是提倡测试话筒离音箱越近越好,也不一定是某些参数指标测量时要求的1m的距离。实际操作中,测试话筒建议放在音箱最大尺寸的3倍距离左右的轴线上,如果受到反射界面的影响,可以适当将话筒摆近。

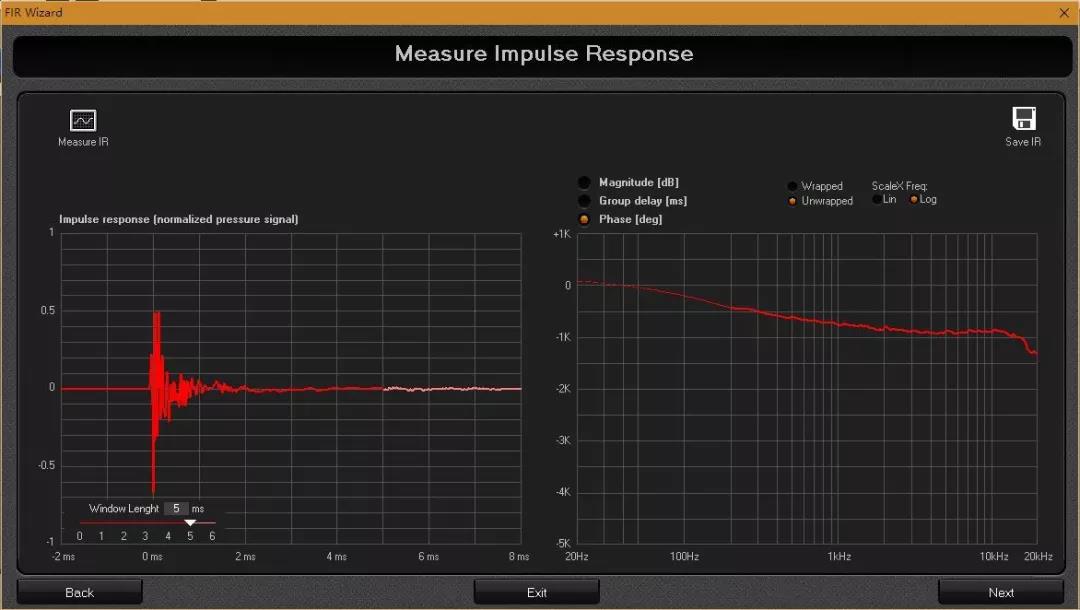

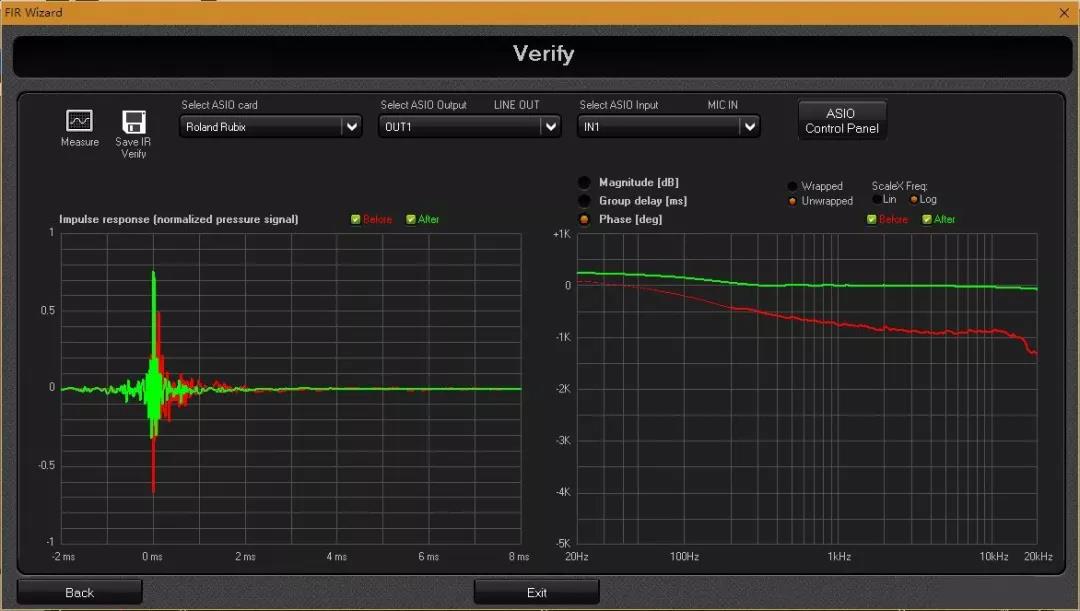

    LPP480 FIR-wizard 脉冲响应测量界面

       首先测量三分频音箱的脉冲响应,获取脉冲响应后,选择时间窗的长度,时间窗的长度设置也会影响到FIR处理的频率下限。我们这里设定为5ms,然后设定优化的对象,由于我们只是做相位优化,所有这里勾选Phase Only,选择优化频率为250Hz - 20000Hz,点击Calculate FIR,生成FIR 卷积文件,然后保存FIR文件至处理器;

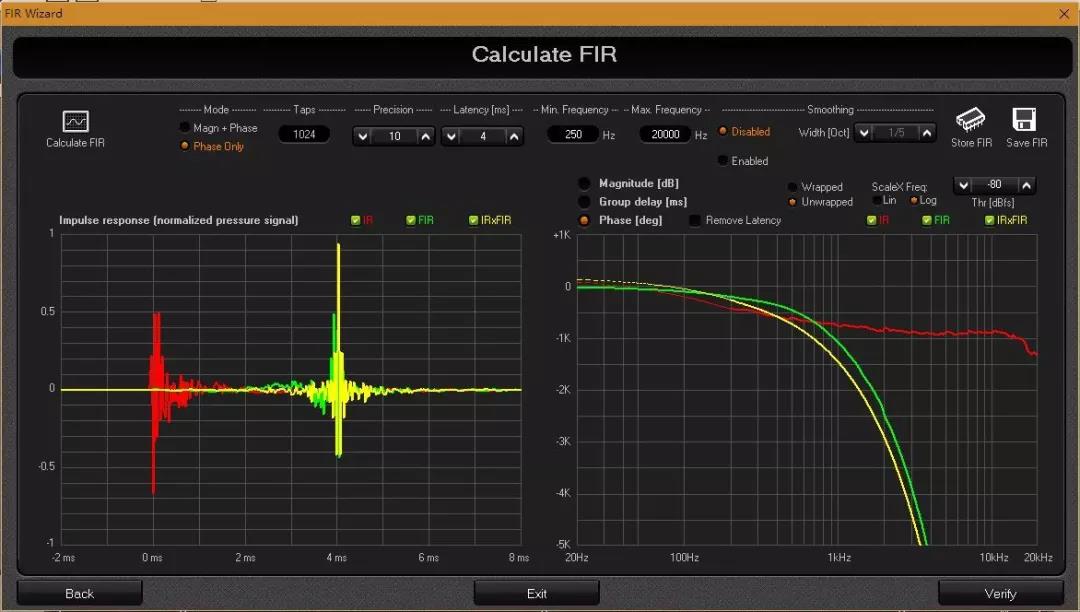

    LPP480 FIR-wizard FIR卷积生成界面


    做过相位优化后的幅度响应和相位响应

       由于FIR Wizard测量的曲线图的X/Y轴的标尺及曲线平滑选项和平时较为习惯的Smaart软件有些差别,因此我们用Smaart 软件再次测量验证,并做优化前后的对比,方便观察。

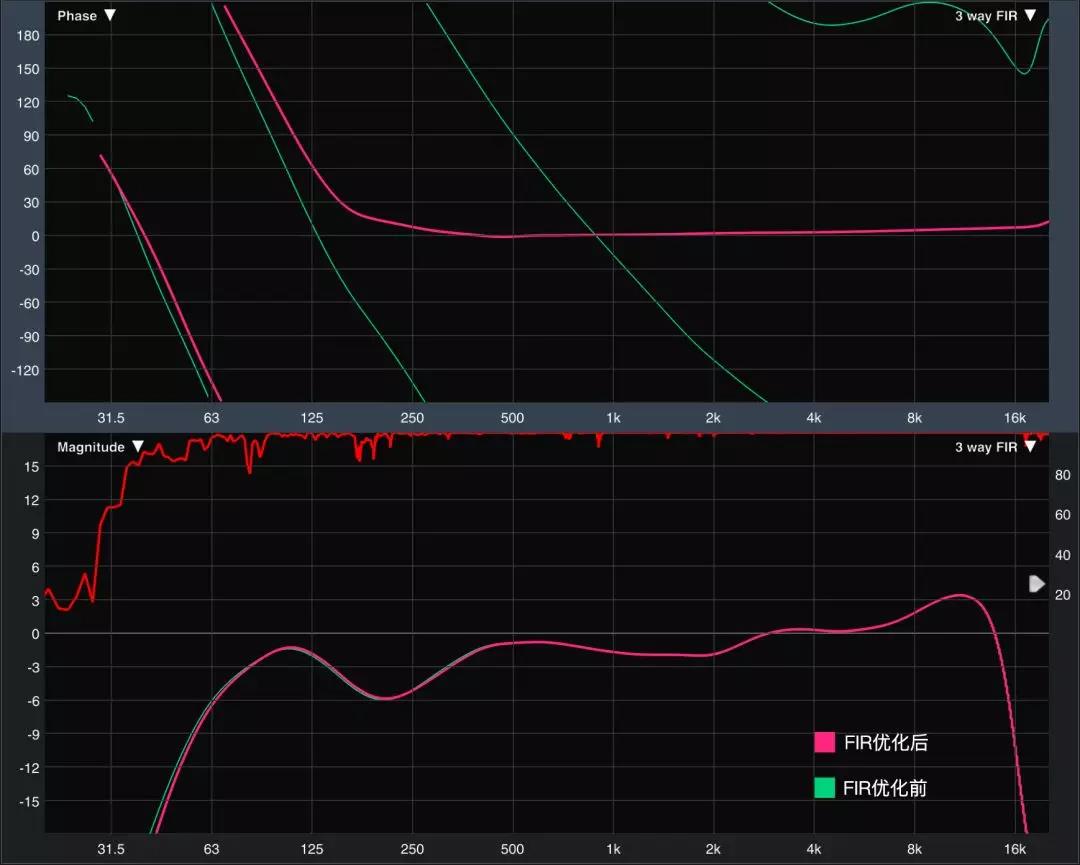

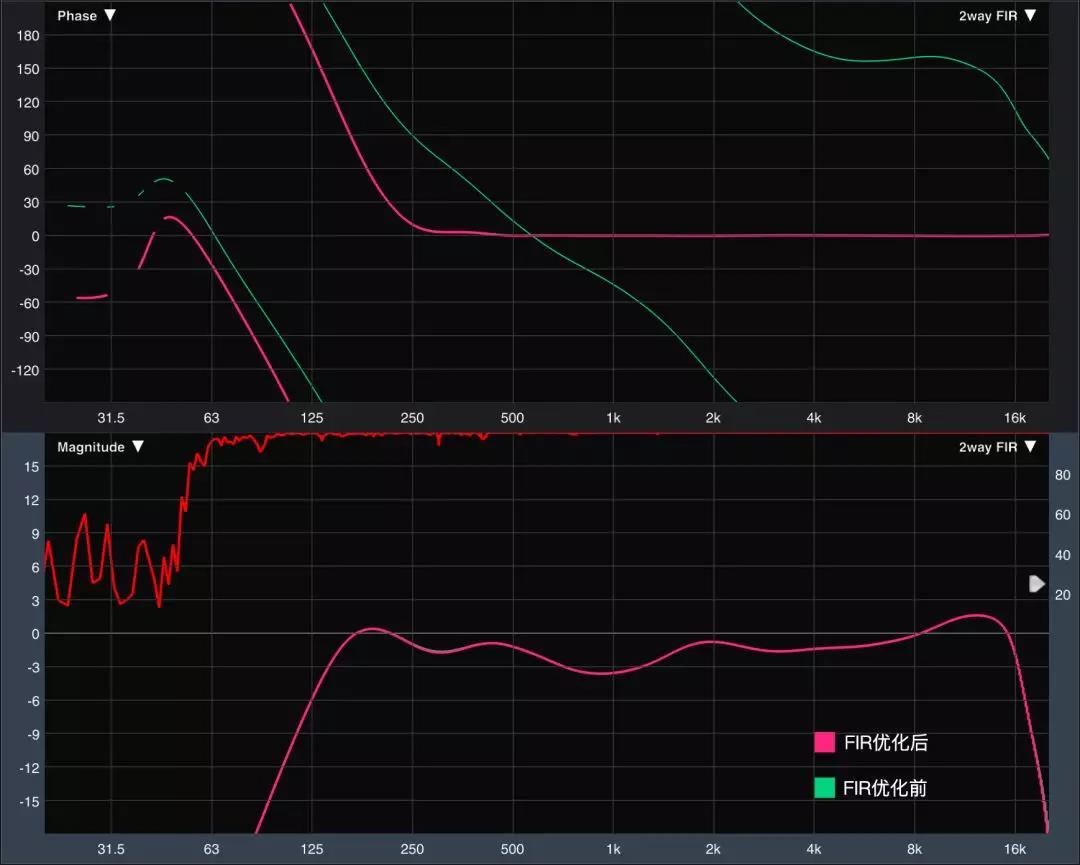

    三分频音箱FIR优化前后频率响应对比

    两分频音箱FIR优化前后频率相应对比

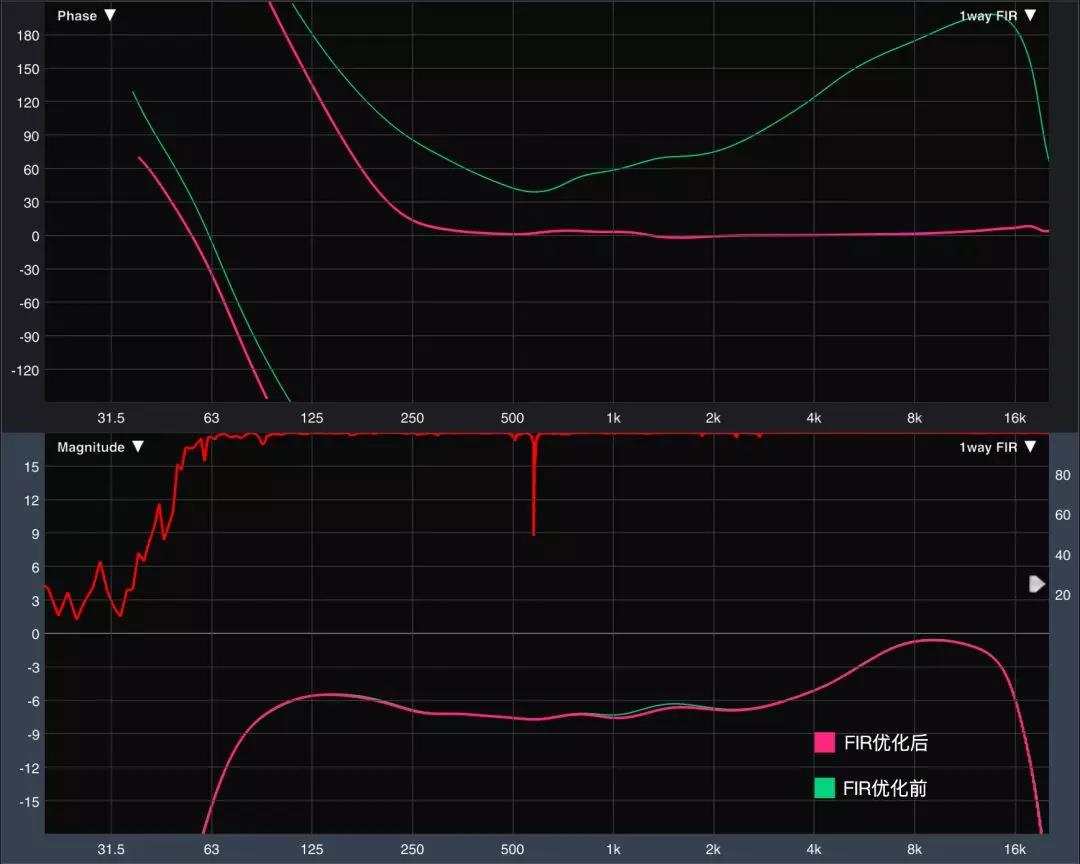

    单分频音箱FIR优化前后频率相应对比

        按照同样的步骤和方法,我们再对三分频、两分频和单分频的音箱都做好相位优化,3款音箱经过优化后的频率响应图如下:

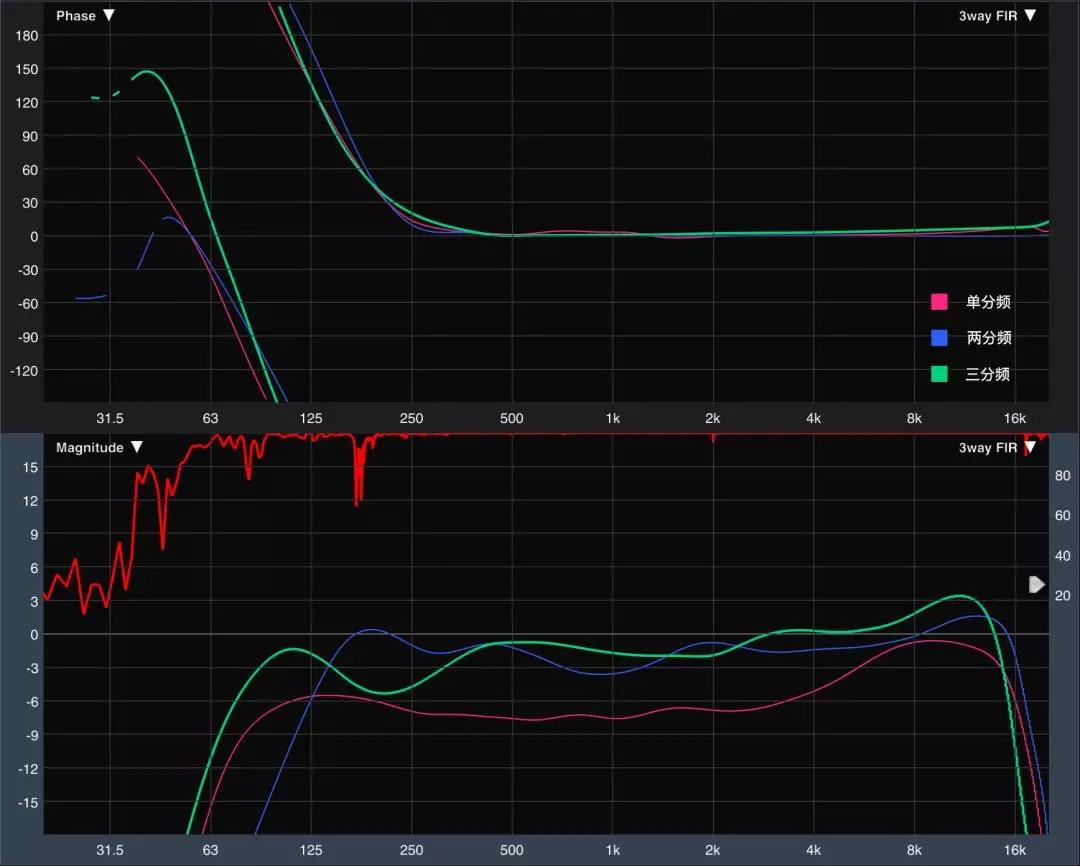

    三款音箱做FIR优化前和优化后的频率响应对比

        可以看到,在FIR的设定处理频率之上,即250Hz-20000Hz,三款音箱的相位几乎是在0°附近的一条直线,在250Hz之下的频段,相位响应有少许差别,经过调整分频点滤波器的参数(滤波器类型和斜率)后,使得几款音箱在低频的相位尽可能接近。经过优化后,三款不同分频结构的音箱的相位响应在全频段几乎一致,相差在30°之内。由于我们没有对幅度响应作优化,因此优化前后幅度响应没有变化。

    关于FIR处理的时滞,LPP480F的采样率为96kHz,FIR的Taps为1024,根据时滞计算公式可得

    L=N/fs/2=10.66/2=5.33 ms,实测的时滞为约5.4ms,这对于主扩声系统来说是可以接受的。

    经过初始相位优化之后的几款音箱,具有一致的相位响应,当在同一个大型扩声系统中同时用到这几款音箱时,一般只需要通过对齐延时这一种方式,就可快速实现全频段的相位耦合。这对于扩声系统调试来说,无疑提供了巨大的便利。
