技术特点

l 符合IEC60914、GBT15381-94国际标准

l 专利外观设计，整体高档庄重，符合现代审美标准

l 单元为无源设备，由系统主机供电，输入电压为24V，属安全范围

l 8芯线接口的单元采用T型8芯连线，线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰

l 网线接口的单元采用超六类网线，“手拉手”线连接方式，带有RJ45接口，并带防止松动夹套

l 专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz

l 采用压铸式多菱角方形麦克风，通过固定接头连接话筒底座，可调俯仰角度，整体稳重，高档大气

l 内置完全隔离的主麦克风及备份麦克风，两路音频信号同时输出，主麦克风所在系统出现故障时，不影响备份麦克风输出，保证会议的顺利进行

l 采用防干扰电路设计，可防止手机等电子产品的干扰

l 话筒头部带有发言灯环，单元发言时灯环为常亮红色，单元申请发言时灯环为闪亮红色

l 2.4寸触摸屏，显示内容清晰，可以显示正在操作的单元参数、时间、音量调节语言切换等，清晰了解当前的使用情况

l 话筒带发言计时功能

l 采用“手拉手”连接方式，支持热插拔，方便安装和维护

l 主席单元具有批准代表的发言申请功能;

l 主席单元不受发言人数限制;

l 主席单元具有全权控制会议秩序的优先功能;

l 主席单元的连接位置不受限制;

l 一个系统可以支持多个主席单元同时使用。

l 专利外观设计，整体高档庄重，符合现代审美标准

l 专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz

l 采用防干扰电路设计，可防止手机等电子产品的干扰。

l 话筒头部带发言灯圈，可显示单元发言、关闭状态

l 发言开关按键带透光发言图案，发言时常亮

l 单元为无源设备，由系统主机供电。输入电压为24V，属安全范围

l 单元由1.5M*2M T型8芯线及超六类T型网线连接,线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰。

l 带声频声控启动功能，发言时话筒单元电源自动打开。

l 支持多个主席单元，连接时不受位置限制可任意安装，具有全权控制会议秩序的优先功能，可控制会议气氛。

l "手拉手"电缆串联连接模式，便于安装和维护。

参数规格

工作电压

DC24V(由主机供给)

输入、输出

8P-DIN T型线

输入

心形指向性驻极体

灵敏度

-46 dBV/Pa

频率响应

20Hz~20KHz

输入阻抗

2 kΩ

方向性0°/180°

> 20 dB (1 kHz)

等效噪声

20 dBA (SPL)

话筒最大声压级

125 dB (THD<3%)<>

信噪比

＞80dB

通道串音

＞80dB

总谐波失真

＜0.05%

显示屏

2.4寸高清显示屏

外部尺寸(不含话筒杆)

188×128×52mm

重量

1.0kg

颜色

灰黑

安装方式

桌面式

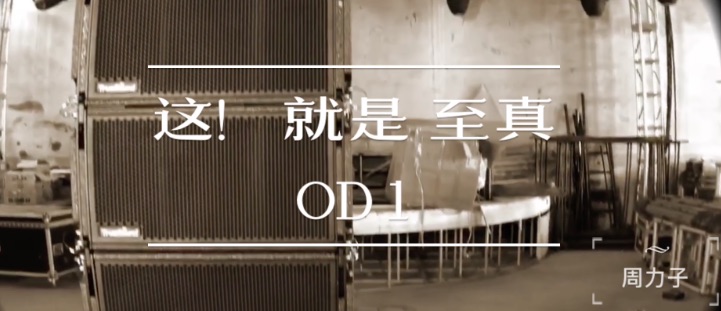

扬声器组件:                                  2x 5.75英寸低音；1x30毫米软膜球顶高音

功率（额定功率/峰值功率）： 120 W / 240W

常規阻抗：                                   4欧姆

灵敏度1瓦/峰值@1米：              90dB / 114 dB

频响范围：                                   70Hz - 30kHz (-6dB)

建议高通滤波频率：                   90Hz

覆盖范围 水平/垂直：                90° x 90°

连接器：                                       欧式连接端子（凤凰端子）

吊点/螺丝规格：                         12xM4

重量：                                           5.65千克

尺寸 高*宽*深：                          450*216*106毫米

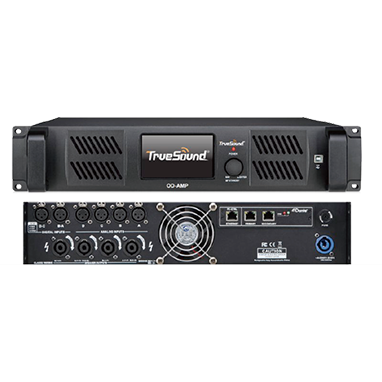

四通道DSP专业数字功放

●50 个预设存储；

●96KHz 的高采样率；

●定制欧洲数字功放模块；

●内置 DSP 数字处理器模块；

●Ethernet TCP/IP 网络控制端口；

●4.5 寸电容触摸屏，分辨率 480x272；

●DANTE 及 AES67数字音频信号传输， 支持 Daisy-Chain 菊花链/手拉手级联；

●IIR/FIR 高低通/带通电子分频，FIR 抽头高达 512 组，有 8 种加窗算法；

●FIR 相位补偿及系数生成向导，FIR Latency 可调节，支持第三方FIR 系数导入；

通道数量             ：4

模拟输入             ：4 x XLR，

电平                    ：  +13dB

数字输入             ：2 x XLR，4 通道  AES/EBU,    2x RJ-45  ，4 通道 DANTE THD @ 90V (1kHz)  ：<1%<>

信噪比动态范围  ： >102 dB (A-计权, AES-17 Filter)

频率响应             ：20 Hz - 20 kHz  ±  0.5 dB (8Ω  负载,  额定功率以下 1 dB)频率响应  (DSP)  ：  20 Hz - 20 KHz，-0.5dBu at 20 Hz and 20 kHz

最大输出功率      ：4Ω4 x 950W ,8Ω4x650W;或者 70V 直驱

输出电路             ：D 类功放模块  -  全带宽 PWM 调制器，实现超低失真

操作范围             ：90-245 VAC (50/60Hz);可手动硬件选择 110/220 VAC

交流电电源         ：  独立的开关式电源

保护                    ：过电流、过/欠电压、输出直流保护和温度保护

●96KHz的高采样频率

●内置数字DSP处理器模块

●DANTE音频信号传输；

通道数量：4

立体声功率8Ω：800W×4

立体声功率4Ω：1500W×4

输出电路：D类功放模块 - 全带宽PWM调制器，实现超低失真

THD @ 90V (1kHz) ：<1%<>

信噪比动态范围：>100 dB (A-计权, AES-17 filter)

频率响应：20 Hz - 20 kHz

电源：独立的开关式电源

操作范围：200-240 VAC（50~60HZ）

保护：过电流、过/欠电流、输出直流和过温

输入阻抗：平衡20KΩ/非平衡10KΩ

输入方式：XLR母座

输出连接：NL4MP插座

冷却功能：风扇从前向后，强制制冷

尺寸（W×D×H）：482×427×44mm

净重：10.5kg
