概述：

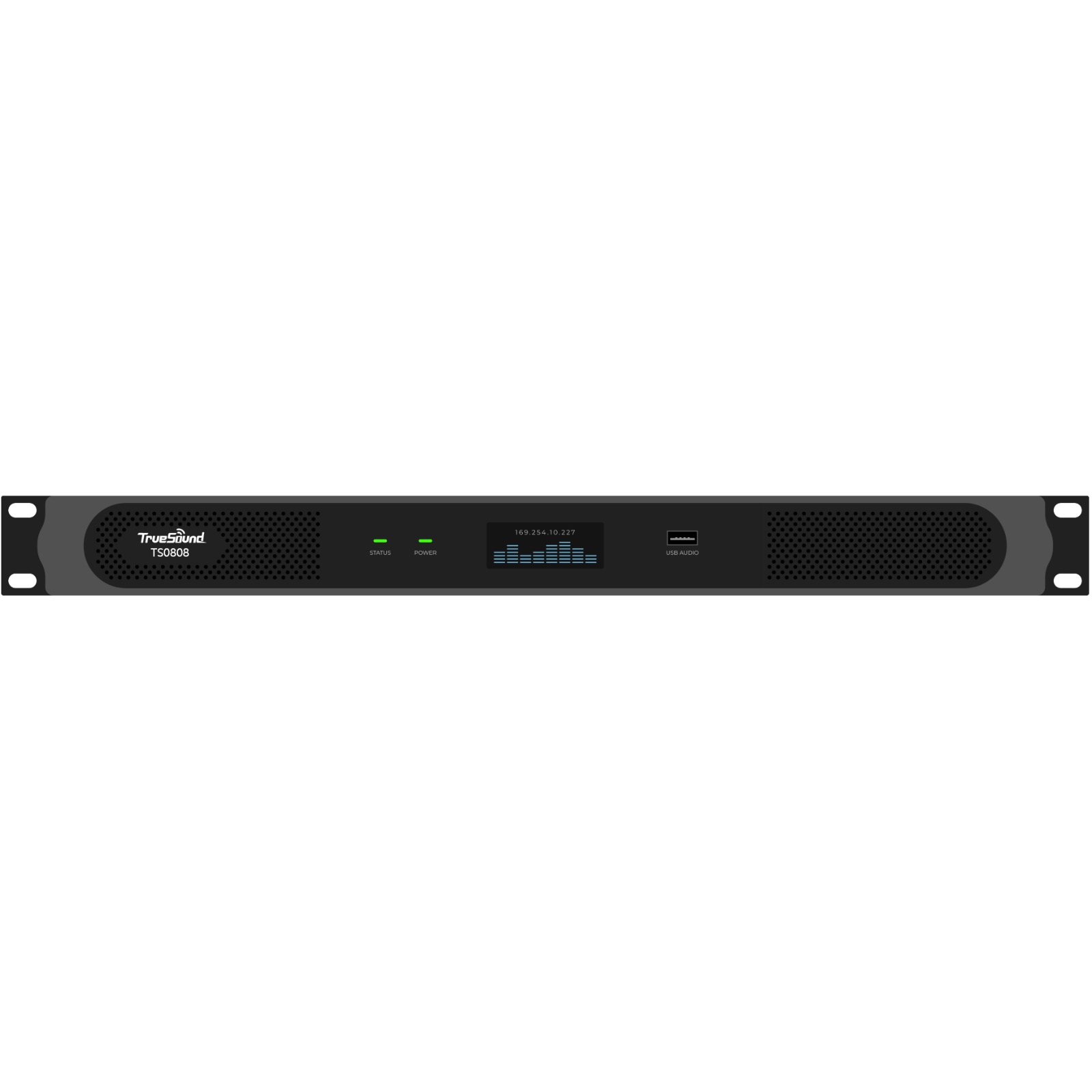

TS0808是多模态拖拽式架构M系列音频处理器家族中的一员，专为无需Dante网络音频的独立应用而设计，内置经典的本地扩声，本地会议+远程会议，背景音乐系统三种典型应用，具有快速编程，高效应用的特点。与Dante网络版TS0808D处理器相同的处理能力，适用于各种会议空间，智慧教室，体育场馆，多功能厅，教堂，指挥中心，博物馆，规划管，展览馆，主题乐园，酒店背景音乐等场景，TS系列为需要扬声器管理，自动混音，寻呼、路由分配、话筒和线路信号处理和房间组合功能的系统提供所需要的DSP功能，内置除了常用的动态处理，FIR滤波器、均衡器、闪避器、自动混音器、自动增益控制之外还包含自动扬声器调试、自动麦克风调试、混响效果器、延时效果器等，所有音频链路都具备信号流动状态指示。该产品支持的双机热备份机制更是为重要应用空间提供稳定可靠的保障能力。

功能特点：

拖拽式架构：在应用场景下实现DSP模块任意节点编辑、拖拽、自动吸附到音频通道链路中。

模拟输入输出：支持8通道带48V幻象电源的平衡式Mic/line输入，支持8通道平衡式Line输出，8个自定义GPIO接口。

4通道带独立参考信号的AEC回声消除和非线性滤波。

麦克风自动调试功能，大于30个测量点平均计算。

扬声器自动调试功能，大于30个测量点平均计算。

混响效果器和延时效果器可做KTV效果或定制效果器应用。

支持ATS门限自动混音﹙Gating Automixer﹚算法模块﹙无掉字现象）。

输入支持31段图示均衡、参量均衡器、高低通滤波器、FIR滤波器、延时器、限幅器等算法模块不少于25种不同类型。

输出支持31段图示均衡、参量均衡器、高低通滤波器、FIR滤波器、延时器、限幅器等算法模块不少于25种不同类型。

内置USB声卡无缝衔接主流云视频会议和电脑播放机录音。

多场景快速应用，支持本地扩声、本地扩声+远程会议、背景音乐系统三种经典应用场景。

直观的DSP模块颜色状态提示方便工程师和用户直观调试与控制。

音频信号编程线路动态流向能直观查看信号路由状态及信号流向。

多设备在线同步操作与灵活场景无缝切换。

双系统热备份实现自动无缝切换保障系统稳定工作。

控制协议：支持RS232、RS485、UDP、TCP四种控制方式。

具备输出RS232、RS485、UDP、TCP四种协议输出能力用于第三方设备控制。

内置WEB服务器，控制端可通过浏览器访问并控制。

具备有线及无线web端访问能力，无需独立软件。

用户界面支持各种系统的移动或固定终端（安卓、苹果、

Windows、麒麟、鸿蒙等系统）通过浏览器访问并控制。

软件对多设备同时管理配置并可共同生成成一个总控制界面。

内置NTP时钟，可进行定时事件管理和日志查询。

支持ATS语音激活的摄像机自动追协议踪触发。

多达1000个预设场景存储。

电气规格：

模拟输入 ：8通道3.5mm平衡接线端子

模拟输出 ：8通道3.5mm平衡接线端子

GPIO数量 ：8个可自定义I/O，3.5mm平衡接线端子

处理器 ：ADI SHARC 21569@1GHz SIMDx2

数字化采样率 ：48kHz

A/D,D/A位深 ：24Bit

输入增益 ：48dB，3dB步进

幻相电源 ：48V/10mA Max

频率响应 ：20Hz-20kHz（+0.05dB/-0.5）

最大输入电平 ：+18dBu

最大输出电平 ：+18dBu

THD+N ：+18dBu

输入动态范围 ：113dB

输出动态范围 ：113dB

共模抑制比 ：＞67dB@1kHz,0dBu

输出串音 ：＜-120dB@1kHz

输入阻抗（平衡接法）： 5.4KΩ

输出阻抗（平衡接法） ：100Ω

系统延时 ：＜3ms

工作电源：AC110~240V, 50Hz/60Hz
