主要特征

•紧凑箱体中容纳2个14寸单元

•双单元推挽式工作

•声压输出高达136dB

如何在15寸的内箱宽度实现超过136dB SPL的声压级和低至30Hz的下限?

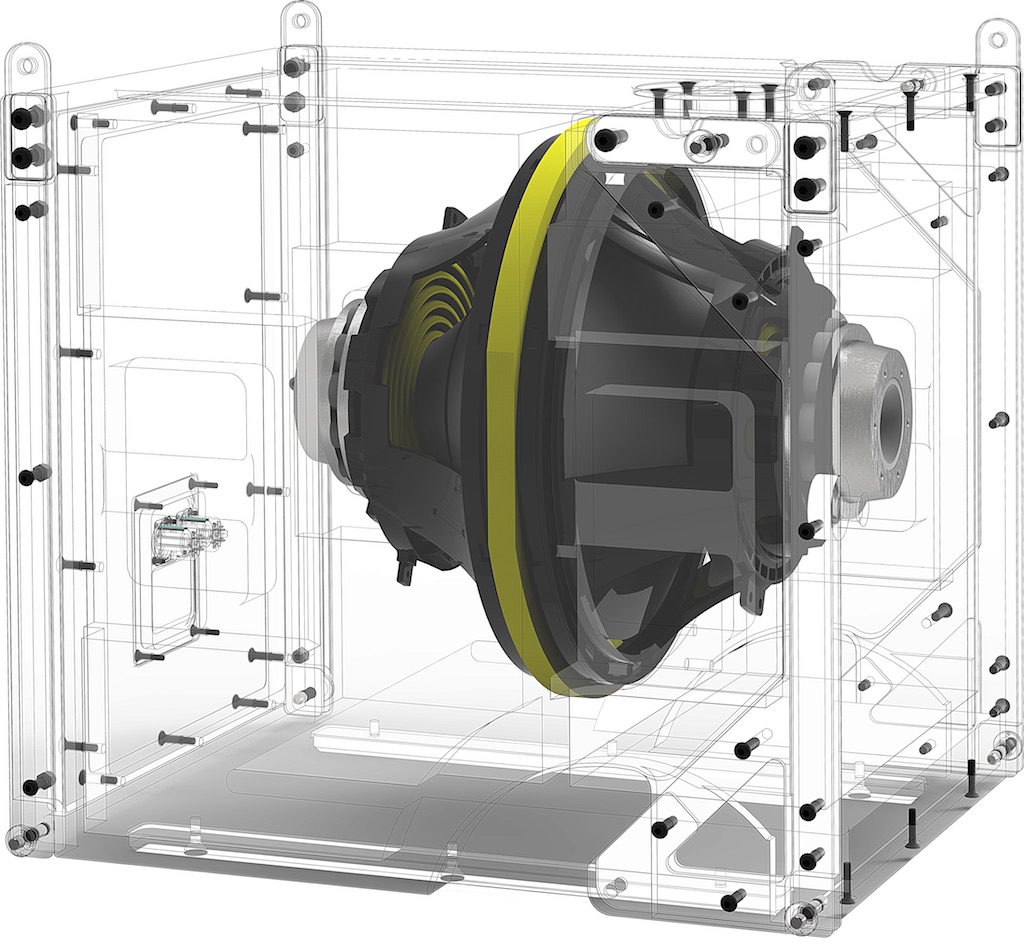

除去箱体厚度，只能用14寸的低音单元，同时必须使用双单元才能有足够的输出，但双单元如何才能在15寸宽，19寸高，21寸深的极小箱体内放下，并产生足够的输出呢？

设计巧妙

我们使用了推挽式的6阶带通式设计，在紧凑的箱体内实现了136dB SPL的最大峰值声压级输出，同时低频下限低至30Hz。

小身板，满足大需求

要能达到演出级别的音箱，

在目前的电动扬声器技术条件下，

必须是线阵列，

才能实现满足演出需求的声压级和清晰度。

体积小

控制系统体积和重量的难点在于，降低了体积和重量后，如何保证足够高的声压级（至少在130-137dB SPL）？

体积的降低可以通过选择小尺寸的单元来实现，而选用小尺寸的中低音单元，同时意味着灵敏度和功率都会下降，最终是最大声压级下降——因为单元的辐射面积变小了，也就是单元效率降低了。为了在有限的体积里实现最大的效率，这个新的线阵列必须有一定的辐射面积，也就是正面足够大，但音箱的厚度（深度）可以缩小，就是做薄。而高音部分的厚度也必须压缩到最短，为了保证效率，必须使用压缩驱动器，才能够有足够的中高频声压级。为此，我们设计了超短路径的平面波导。高音部分我们使用了2个44mm的钕磁压缩驱动器，配合超短路程波导，实现了114dB SPL的灵敏度，每只单元40W的功率，高音部分最大峰值声压级实现了136dB SPL，足以满足大部分演出的声压需求。
